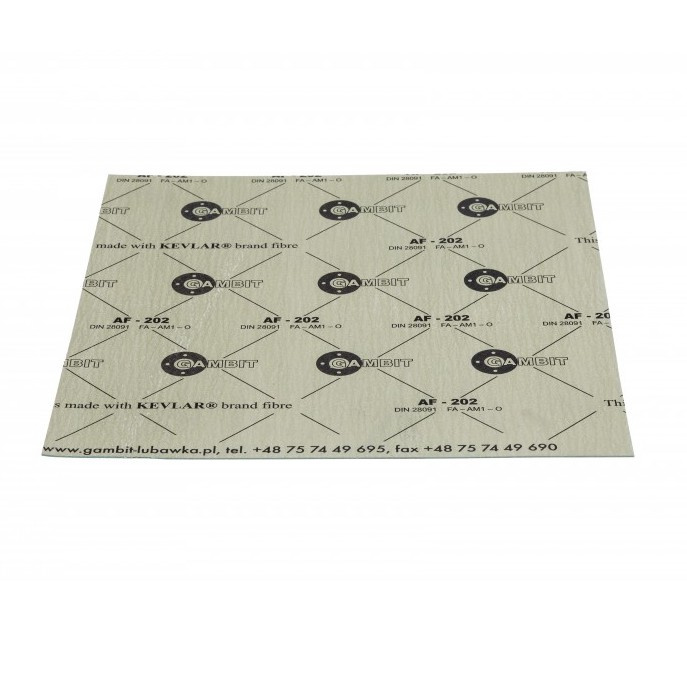

De GAMBIT AF-202 afdichtingsplaat is een bewezen en populair afdichtingsmateriaal voor toepassingen met lage temperaturen en drukken. Het is gemaakt van aramidevezels KEVLAR®, grafiet, minerale vezels en vulstoffen gebonden met een rubberhoudend bindmiddel op NBR-basis. De aanwezigheid van grafiet verbetert de smerende eigenschappen van de plaat, vermindert wrijving tijdens montage en verhoogt de bestendigheid tegen temperatuurschommelingen. AF-202 wordt speciaal aanbevolen voor verwarmingsolie-installaties, waar het een betrouwbare en economisch voordelige oplossing biedt.
Waarom grafiet?
Grafiet is een natuurlijk mineraal met uitzonderlijke eigenschappen — het is chemisch inert, bestand tegen temperaturen en heeft natuurlijke smerende eigenschappen. In afdichtingsplaten vervult grafiet meerdere functies: het verbetert de afdichting in microkieren van flensvlakken, vergemakkelijkt het demonteren van de afdichting (het plakt niet aan de flens) en verhoogt de bestendigheid tegen temperatuurcycli. AF-202 met grafiet is daarom ideaal voor toepassingen waarbij herhaaldelijk monteren en demonteren plaatsvindt.
Voor wie is AF-202 ideaal?
AF-202 is de instapkeuze uit de GAMBIT AF-serie — optimaal voor standaard industriële en installatietoepassingen met lage druk- en temperatuureisen. Als uw toepassing niet hoger is dan 4 MPa en 180 °C, biedt AF-202 een uitstekende prijs-prestatieverhouding. Voor hogere druk en temperaturen raden wij AF-OIL of AF-1000 aan.
Vergelijking GAMBIT AF-serie
| Parameter |
AF-202 |
AF-200 |
AF-OIL |
AF-1000 |
| Max. druk |
4 MPa |
6 MPa |
10 MPa |
12 MPa |
| Continue werking |
180 °C |
220 °C |
300 °C |
350 °C |
| Max. kortdurende temperatuur |
200 °C |
300 °C |
350 °C |
420 °C |
| Grafiet |
✔ Ja |
— |
— |
— |
| Stalen gaas |
— |
— |
— |
✔ Ja |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
FA-AM1-O |
FA-AM1-ST |
Aanbevolen gebruik
- Verwarmingsolie-installaties — primaire aanbeveling
- Laagdruk- en lauwtemperatuur flensaansluitingen
- Water en stoom (tot 150 °C continue werking)
- Residentiële en industriële verwarmingssystemen
- Licht industriële toepassingen
- Herhaaldelijk monteren en demonteren — grafiet vergemakkelijkt demontage
Media — bestendigheid
| Medium |
Bestendigheid |
| Verwarmingsolie |
✔ Speciaal aanbevolen |
| Water en stoom |
✔ Bestendig (stoom tot 150 °C continue werking) |
| Oliën en smeermiddelen |
✔ Bestendig |
| Brandstoffen |
✔ Bestendig |
Technische parameters
| Parameter |
Waarde |
| Aanduiding volgens DIN 28091-2 |
FA-AM1-O |
| Vezelmateriaal |
Aramidevezels KEVLAR® + grafiet + minerale vezels |
| Bindmiddel |
NBR-rubber |
| Maximale druk |
4 MPa |
| Max. kortdurende temperatuur |
200 °C |
| Temperatuur continue werking |
180 °C |
| Temperatuur continue werking met stoom |
150 °C |
| Afmetingen |
Zie productattributen |
| Dikte |
Zie productattributen |
Voordelen GAMBIT AF-202 afdichtingsplaat
- Grafiet — betere afdichting, eenvoudigere demontage, bestendigheid tegen temperatuurcycli
- Aramidevezels KEVLAR® — mechanische sterkte en bestendigheid tegen vloeiing
- Ideaal voor verwarmingsolie — speciaal geoptimaliseerd voor deze installaties
- Economische keuze voor laagdruk- en lauwtemperatuurtoepassingen
- Populair en bewezen — standaard oplossing voor standaard industriële toepassingen
- Gemakkelijke verwerking — snijden, ponsen, CNC-frezen
Verwerking en montage
De plaat is eenvoudig te bewerken met standaard gereedschap — schaar, mes, ponsmachine of CNC-frees. Voor het beste resultaat:
- Flensvlakken moeten schoon, droog en vrij van vuil zijn
- Plaats de afdichting centraal ten opzichte van de flensgaten
- Draai de schroeven gelijkmatig kruislings in meerdere stappen aan
- Grafiet vergemakkelijkt demontage — de afdichting plakt bij correcte montage niet aan de flens vast
Veelgestelde vragen
Waarom wordt AF-202 speciaal aanbevolen voor verwarmingsolie? De combinatie van KEVLAR®-vezels, grafiet en NBR-bindmiddel biedt optimale bestendigheid tegen verwarmingsolie bij normale bedrijfsdrukken en temperaturen van verwarmingsinstallaties. Grafiet verbetert bovendien de dichtheid van microverbindingen.
Wanneer kiest u voor AF-202 in plaats van AF-200? Als uw toepassing niet hoger is dan 4 MPa en 180 °C en u de aanwezigheid van grafiet waardeert (betere demontage, verwarmingsolie), is AF-202 de juiste keuze. Voor hogere drukken en temperaturen kiest u AF-200 of AF-OIL.
Hoe knipt u een afdichting op maat? De plaat kan met standaard gereedschap worden gesneden. Voor ingewikkelde vormen adviseren wij waterstraalsnijden (waterjet).
Bestel vandaag nog
Kies de afmeting en dikte in attributen en voeg toe aan winkelwagen.
