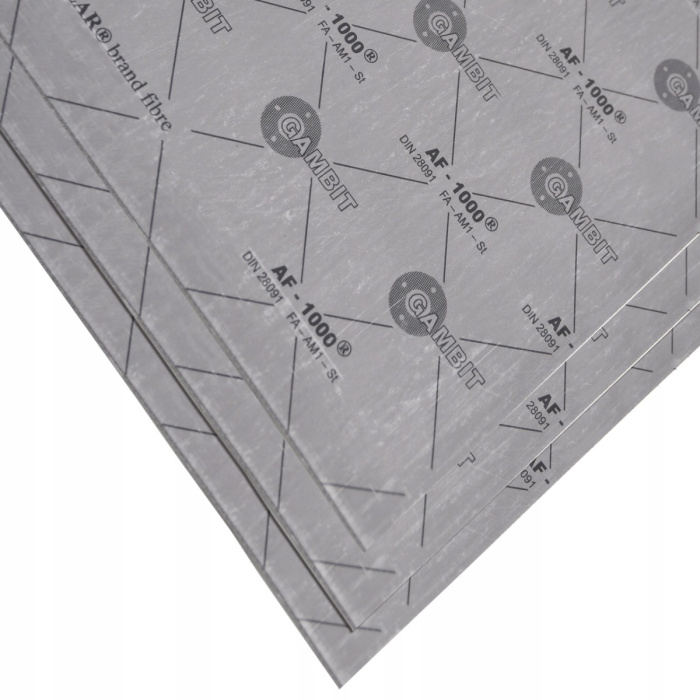

Afdichtingsplaat GAMBIT AF-1000 | Aramide hoogtemperatuurafdichtingsplaat met gaas
Hoge temperatuur aramide afdichtingsplaat GAMBIT AF-1000 op basis van vezels KEVLAR®, mineraalvezen en NBR-bindmiddel, versterkt met verzinkte stalen gaas. Bestemd voor hoge temperatuurruimtes met flensverbindingen met hoge drukken en vloeisnelheden van media. Ook geschikt voor de automotive sector. Beschikbare maten en diktes vindt u in de productattributen.
- ✔ Max. druk: 12 MPa
- ✔ Continue bedrijfstemperatuur: 350 °C (met stoom: 250 °C)
- ✔ Max. kortdurende temperatuur: 420 °C
- ✔ Aanduiding volgens DIN 28091-2: FA-AM1-ST
SKU: GAF1000
14 dagen retourrecht – geld-terug-garantie
Vragen? Neem contact op, we helpen graag.
Veilig en versleuteld betalen – 100% bescherming van uw gegevens
Details
Afdichtingsplaat GAMBIT AF-1000 | Aramide hoogtemperatuurafdichtingsplaat met gaas — Productinformatie
De afdichtingsplaat GAMBIT AF-1000 is een premium afdichtingsmateriaal voor de meest veeleisende hogetemperatuur- en hogedrukindustrieële toepassingen. Het is gemaakt van aramidevezels KEVLAR®, mineraalvezels en vulstoffen gebonden met een NBR-rubber gebaseerde lijm, waarbij de gehele constructie wordt versterkt met verzinkt stalen gaas. Deze versteviging verhoogt aanzienlijk de mechanische sterkte, scheurbestendigheid en dimensionale stabiliteit bij extreme bedrijfsomstandigheden.
Waarom stalen gaas?
Het verzinkte stalen gaas binnenin de plaat fungeert als versterking — vergelijkbaar met staal in beton. Het voorkomt het eruit blazen van de afdichting bij plotselinge drukschommelingen, verhoogt de kruipbestendigheid bij hoge temperaturen en garandeert dat de afdichting op zijn plaats blijft, zelfs bij hoge stroomsnelheden van het medium. De aanduiding volgens DIN 28091-2 is FA-AM1-ST, waarbij het achtervoegsel "ST" juist op de stalen versterking duidt.
Vergelijking met AF-200 en AF-OIL
| Parameter | AF-200 | AF-OIL | AF-1000 |
|---|---|---|---|
| Max. druk | 6 MPa | 10 MPa | 12 MPa |
| Continue bedrijfstemperatuur | 220 °C | 300 °C | 350 °C |
| Max. korte termijn temperatuur | 300 °C | 350 °C | 420 °C |
| Versterking | — | — | Stalen gaas |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | FA-AM1-ST |
Aanbevolen gebruik
- Hogetemperatuursflensaansluitingen met grote drukschommelingen
- Toepassingen met hoge mediumstroomsnelheid
- Water en stoom (tot 250 °C continue gebruik)
- Diesel, benzine en brandstoffen
- Oliën en smeermiddelen
- Energie-industrie — hogedrukstoom
- Automotive — motor- en uitlaattoepassingen
- Olie- en petrochemische industrie
⚠️ Belangrijke beperkingen
- Niet aanbevolen voor zuren en basen (alkalische stoffen)
- Bij gebruik met stoom moeten de juiste montageklemmen worden toegepast — raadpleeg de technische documentatie
Media — bestendigheid
| Medium | Bestendigheid |
|---|---|
| Water en stoom | ✔ Bestendig (stoom tot 250 °C continu gebruik) |
| Diesel | ✔ Bestendig |
| Benzine en brandstoffen | ✔ Bestendig |
| Oliën en smeermiddelen | ✔ Bestendig |
| Zuren | ✗ Niet aanbevolen |
| Basen (alkalische stoffen) | ✗ Niet aanbevolen |
Technische parameters
| Parameter | Waarde |
|---|---|
| Aanduiding volgens DIN 28091-2 | FA-AM1-ST |
| Vezelmateriaal | Aramidevezels KEVLAR® + mineraalvezels |
| Bindmiddel | NBR-rubber |
| Versterking | Verzinkt stalen gaas |
| Maximale druk | 12 MPa |
| Max. korte termijn temperatuur | 420 °C |
| Continue bedrijfstemperatuur | 350 °C |
| Continue bedrijfstemperatuur met stoom | 250 °C |
| Afmetingen | Zie productkenmerken |
| Dikte | Zie productkenmerken |
Voordelen van afdichtingsplaat GAMBIT AF-1000
- Hoogste maximale druk uit de serie — tot 12 MPa
- Hoogste bedrijfstemperatuur uit de serie — 350 °C continu, 420 °C kortdurend
- Verzinkt stalen gaas — bestendigheid tegen eruit blazen en kruip
- Aramidevezels KEVLAR® — mechanische sterkte en dimensionale stabiliteit
- Geschikt voor automotive en industriële toepassingen met plotselinge belasting
- Gemakkelijke bewerking — snijden, ponsen, CNC-frezen
Bewerking en montage
De plaat is eenvoudig te verwerken met standaardgereedschap — schaar, mes, pons of CNC-frees. Voor optimaal resultaat:
- Flensvlakken moeten schoon, droog en vrij van verontreinigingen zijn
- Plaats de afdichting gecentreerd ten opzichte van de flensgaten
- Draai de bouten kruislings gelijkmatig aan in meerdere stappen
- Gebruik bij stoomtoepassingen de juiste montageklemmen volgens de technische documentatie
Veelgestelde vragen
Waarin verschilt AF-1000 van AF-OIL? AF-1000 is qua prestaties superieur — hogere druk (12 MPa vs. 10 MPa), hogere temperatuur (350 °C vs. 300 °C) en stalen gaas als versteviging voor extreme omstandigheden. AF-OIL is daarentegen geschikt voor zure en basische media, waarvoor AF-1000 niet wordt aanbevolen.
Waarom is AF-1000 niet geschikt voor zuren? Het stalen gaas kan corroderen in een zure omgeving. Voor zuren en basen raden we speciale afdichtingsplaten zonder metalen versteviging aan.
Hoe snij je een afdichting op maat? De plaat kan worden gesneden met standaardgereedschap. Voor complexe vormen raden we waterstraalsnijden aan.
Bestel vandaag nog
Kies de maat en dikte in de kenmerken en voeg toe aan de winkelwagen.
