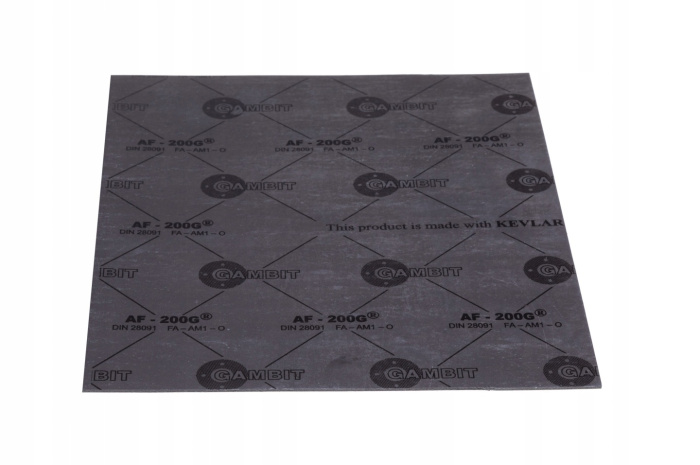

De GAMBIT AF-200G pakkingsplaat is een verbeterde versie van de beproefde AF-200 plaat met aanzienlijk hogere operationele parameters. Het is gemaakt van aramidevezels KEVLAR®, minerale vezels en vulstoffen gebonden met een rubberachtige NBR-base binder. Het behoudt net zo'n brede universaliteit als de AF-200 — bestand tegen water, gas, olie, brandstoffen, alcohol en basische chemicaliën — maar met aanzienlijk hogere druktolerantie (8 MPa) en temperatuur (320 °C continue werking).
AF-200 vs. AF-200G — wat is het verschil?
De letter G in de aanduiding AF-200G geeft een verbeterde (Grade) versie van de basisplaat AF-200 aan. Beide platen zijn universeel, hebben dezelfde DIN-aanduiding en zijn geschikt voor dezelfde media. Het verschil zit uitsluitend in de prestatieparameters:
| Parameter |
AF-200 |
AF-200G |
Verschil |
| Max. druk |
6 MPa |
8 MPa |
+33 % |
| Continue werking |
220 °C |
320 °C |
+100 °C |
| Max. kortdurende temperatuur |
300 °C |
380 °C |
+80 °C |
| Continue werking met stoom |
180 °C |
250 °C |
+70 °C |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
— |
| Media |
Universeel |
Universeel |
— |
Wanneer kiezen voor AF-200G in plaats van AF-200? Als uw toepassing 6 MPa of 220 °C overschrijdt, is AF-200G een directe vervanging met dezelfde universaliteit. Als uw omstandigheden de AF-200 parameters niet overschrijden, is de basisversie een economisch voordeligere keuze.
Vergelijking van de gehele GAMBIT AF-serie
| Parameter |
AF-202 |
AF-200 |
AF-200G |
AF-OIL |
AF-1000 |
| Max. druk |
4 MPa |
6 MPa |
8 MPa |
10 MPa |
12 MPa |
| Continue werking |
180 °C |
220 °C |
320 °C |
300 °C |
350 °C |
| Max. kortdurende temperatuur |
200 °C |
300 °C |
380 °C |
350 °C |
420 °C |
| Grafiet |
✔ |
— |
— |
— |
— |
| Stalen gaas |
— |
— |
— |
— |
✔ |
Aanbevolen gebruik
- Alle industrieën met hogere eisen aan druk en temperatuur
- Flensverbindingen met druk 6–8 MPa
- Water en stoom (tot 250 °C continue werking)
- Gas (aardgas, technisch)
- Oliën en smeermiddelen
- Brandstoffen — benzine, diesel
- Alcohol en basische chemicaliën
- Energieopwekking — hogedrukstoom
- Petrochemische en chemische industrie
Media — bestendigheid
| Medium |
Bestendigheid |
| Water en stoom |
✔ Bestendig (stoom tot 250 °C continue werking) |
| Gas (aardgas, technisch) |
✔ Bestendig |
| Oliën en smeermiddelen |
✔ Bestendig |
| Brandstoffen (benzine, diesel) |
✔ Bestendig |
| Alcohol |
✔ Bestendig |
| Basische chemicaliën |
✔ Bestendig |
Technische parameters
| Parameter |
Waarde |
| Aanduiding volgens DIN 28091-2 |
FA-AM1-O |
| Materiaal vezel |
Aramidevezels KEVLAR® + minerale vezels |
| Bindmiddel |
NBR rubber |
| Maximale druk |
8 MPa |
| Max. kortdurende temperatuur |
380 °C |
| Continue bedrijfstemperatuur |
320 °C |
| Continue bedrijfstemperatuur met stoom |
250 °C |
| Afmetingen |
Zie productattributen |
| Dikte |
Zie productattributen |
Voordelen van de GAMBIT AF-200G pakkingsplaat
- Universeel — dezelfde toepassingsbreedte als AF-200, aanzienlijk hogere parameters
- Hoge bedrijfstemperatuur — 320 °C continue werking, 380 °C kortdurend
- Hogere maximale druk — 8 MPa tegenover 6 MPa van de basis AF-200
- Aramidevezels KEVLAR® — bestendigheid tegen kruip en mechanische sterkte
- NBR bindmiddel — bestendigheid tegen olie, brandstoffen en koolwaterstoffen
- Gemakkelijk bewerkbaar — snijden, uitsteken, CNC frezen
- Directe vervanging voor AF-200 voor zwaardere omstandigheden
Bewerking en montage
De plaat is gemakkelijk te bewerken met standaard gereedschap — schaar, mes, uitsteker of CNC frees. Voor optimaal resultaat:
- Flensvlakken moeten schoon, droog en vrij van verontreinigingen zijn
- Plaats de pakking centraal ten opzichte van de flensgaten
- Draai de bouten kruislings en gelijkmatig in meerdere stappen aan
- Raadpleeg de technische documentatie van de flens voor het aanbevolen aanhaalmoment
Veelgestelde vragen
Hoe verschilt AF-200G van AF-200? AF-200G is een prestatiegerichte superieure versie — hogere druk (8 MPa vs. 6 MPa) en aanzienlijk hogere temperatuur (320 °C vs. 220 °C continue werking). Beide zijn universeel en geschikt voor dezelfde media. Als uw omstandigheden de grenswaarden van AF-200 overschrijden, is AF-200G een directe vervanging.
Wanneer kiezen voor AF-200G in plaats van AF-OIL? AF-200G is geschikt voor een breder spectrum aan media, inclusief alcohol en basische chemicaliën. AF-OIL is speciaal geoptimaliseerd voor olie en brandstoffen en biedt een hogere max. druk (10 MPa). Voor puur olie- en brandstofsystemen overweeg AF-OIL.
Hoe snij ik een pakkingsplaat op maat? De plaat kan worden gesneden met standaard gereedschap. Voor ingewikkelde vormen raden wij waterstraal (waterjet) aan.
Bestel vandaag nog
Kies maat en dikte in de attributen en voeg toe aan de winkelwagen.
