Set voor geluidsisolatie van muren - akoestisch isolatiesysteem met frame

Sets voor geluidsisolatie van wanden zijn producten bedoeld voor iedereen die zich wil isoleren van buitengeluiden, lawaaierige buren of geluidsisolatie in zijn eigen huis wil creëren. De set bestaat uit de hoogste kwaliteit isolatie- en absorptiematerialen, die bij correcte installatie uitstekende resultaten garanderen. Naast het geluidsisolerende effect zorgt de geluiddichte wand ook voor een betere thermische isolatie.

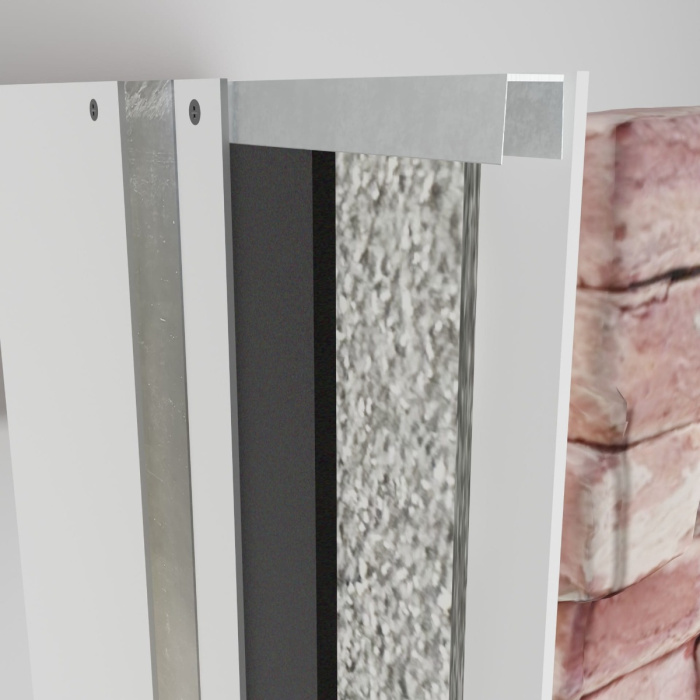

Legenda:

1. Gipsplaat
2. Stevige rubber PGB02
3. Isolatieschuim M19S
4. Absorptieschuim H140
5. Pleisterwerk

Uit welke onderdelen bestaan onze sets?

Sets voor geluidsisolatie van wanden bestaan uit erkende en bewezen producten:

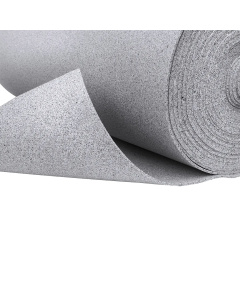

• Absorptieschuim H140 - uiterst effectief absorptieschuim, ideaal voor wanden
• Rubber schuim M - schuim gemaakt van schuimrubber verantwoordelijk voor het elimineren van middentonen en hogere frequenties
• Volrubber PG - geeft gewicht aan de wand en voorkomt het doordringen van lagere tonen

1. BASIC Set - totale systeemdikte 69,5 mm

• Schuim met halfopen cellen H140 20 mm (dichtheid 140 kg/m³), 100×100 cm
• Schuim met gesloten cellen M19S 19 mm (dichtheid 60 kg/m³), 100×100 cm
• Stevige rubber PGB02 met gesloten cellen 2 mm (dichtheid 1900 kg/m³), 100×100 cm

2. PREMIUM Set - totale systeemdikte 102 mm

• Schuim met open cellen LT20s 20 mm (dichtheid 28 kg/m³), 100×100 cm
• Schuim met halfopen cellen H140 20 mm (dichtheid 140 kg/m³), 100×100 cm
• Schuim met gesloten cellen M19S 19 mm (dichtheid 60 kg/m³), 100×100 cm
• Stevige rubber PGB02 met gesloten cellen 2 mm (dichtheid 1900 kg/m³), 100×100 cm

• Bewezen materialen
• Efficiëntie bij wandisolatie
• Hoogwaardige materialen
• Volledige geluidsisolatie
• Thermische isolatie van de wand
• Complex, aanvullend geluidsisolerend systeem

Meet aan het begin van de werkzaamheden de hoogte en breedte van de gedempte wand en bereid vervolgens het verticale CW-profiel voor, zodat het 1,5 cm korter is dan de wandhoogte. In de volgende stap plak je de T35-tape op 4 CW-profielen aan de contactzijde en zet ze vast met pennen die maximaal 60 cm uit elkaar moeten zitten. Monteer vervolgens de verticale UW-stijlen met tussenafstand van 60 cm.

Verbind het schuimmateriaal H140 20 mm met schuim M19S en snijd ze in stukken van 100 cm x 61 cm. Breng lijm aan op de wand tussen de stijlen en monteer vervolgens de vooraf voorbereide vellen 61×100 cm van het gecombineerde matten H140 20 mm en M19S door ze erop te plakken.

De volgende stap is het monteren van de gipsplaat – wij raden de akoestische versie aan. Deze mag het plafond, de vloer en de wanden niet raken, verschuif deze daarom 12,5 mm van de vloer en het plafond en 5 mm van de wanden.

Gebruik schroeven voor plaatmetaal 3,5 mm × 25 mm voor de montage van de eerste laag gipsplaten. Overschrijd de afstand van 75 cm tussen de schroeven niet. Werk de voegen van de gipsplaat af met plamuur.

Leg de mat PGB02 op de vloer en breng daarop spuitlijm aan, vervolgens plak je de hele gipsplatenwand met de matten PGB02.

Monteer vervolgens de tweede laag gipsplaten op de zo voorbereide wand. Vergeet niet ze 12,5 mm van de vloer en het plafond en 5 mm van de wand af te zetten. Gebruik schroeven voor plaatmetaal 3,5 mm × 45 mm voor de montage.

Werk de voegnaden van de gipsplaten af met plamuur en voegband.

Beveilig de vloer, het plafond en de wanden met schuifband en vul de vrije ruimte tussen wand, plafond, vloer en gipsplaat op met plamuur. Werk de hele wand af met plamuur en schilder deze in de gewenste kleur.

We raden verder aan akoestische panelen te monteren om echo en nagalm te verminderen.

Set met totale dikte 69,5 mm (dikte vermeld inclusief frame en gipsplaten) bestaat uit halfopen schuim H140 met dichtheid 140 kg/m³, gesloten schuim M19S met dichtheid 60 kg/m³ met zelfklevende laag en technische stevige rubber met een dikte van 2 mm en een dichtheid tot 1900 kg/m³.

De BASIC Set kan aangepast worden om het beschreven model met een totale wanddikte van 82 mm te bereiken door dubbele gipsplaten te gebruiken in plaats van één met vast rubber PGB02 ertussen.

Deze set biedt een totale installatiedikte van 102 mm (inclusief profielen en gipsplaten) en is nog effectiever dan de BASIC Set. De Premium set bevat schuim LT20 met open cellen dat over het gehele wandoppervlak wordt aangebracht, vervolgens wordt het 5 mm van het frame met een breedte van 50 mm afgesteld en gebruikt materialen vergelijkbaar met het BASIC systeem.

Afhankelijk van het type geluid en de klantwensen kunt u het frame vervangen door een dikker CW75 of CW100 profiel en dikkere materialen of akoestische wol gebruiken (lager effect).

• Geluidsisolerende wanden in woningen en appartementen
• Geluidsisolerende wanden in commerciële ruimtes
• Geluidsisolatie van kantoorruimtes
• Geluidsisolatie van testkamers, muziekopnamestudio's, lezingenruimtes en vergelijkbare ruimtes
